SPC-300HW车载水井钻机

产品应用:
钻水井,打桩

产品简介

SPC-300HW型钻机车是车装回转钻进钻机。所有部件(包括柴油机、传动箱、变速箱、转盘、卷扬机、双液压缸─钢绳给进机构、钻塔、泥浆泵等)均装在载重汽车上,钻机的主传动为机械传动;操纵机构中大部分为液压操纵,其余是机械操纵。

钻机以转盘回转---泥浆正循环钻进为主要钻探方式;如配备适当钻探工具,也可适应其它钻探工艺方法,可在粘土、砂层、基岩等多种地层中钻进。开孔初期可用加压机构给钻具加压,实现加压钻进,以提高浅孔钻进效率,随着孔深的增加,当钻具重量超过需要加给钻具的压力时,可实行减压钻进。

产品参数

SPC-300HW 转盘式式水井钻机

综合概述

钻井深度:300M-350M
孔径:505MM
外形尺寸;11000mm×2500MM×4200MM
整机重量:16500KG
可使用钻井工艺:泥浆正循环、空气潜孔锤、气举反循环、液动潜孔锤

A.承载底盘 CHASSIS

代号

名称

规格

参数

备注

A01

汽车底盘

工程车专用


中国重汽 SINO TRUCK
驱动形式:6×4
动力:371 HP



B.钻塔、二层底盘

代号


名称

规格

参数

备注

B01

钻塔

桁架式

钻塔负荷:30T
操作:两根液压起塔油缸
钻塔高度:11M


B02

二层底盘

连接钻机和汽车底盘

支撑:四根液压支腿油缸

配备液压锁,防止支腿回缩


C.钻机动力

代号

名称

规格

参数

备注

C01

柴油机

潍柴

动力:120KW
型式:六缸、水冷、机械增压
转数:1800R/MIN
压缩比:18:1


C02

柴油机监控仪

配套

通过柴油机传感器,监控转数、温度等信息


D.泥浆泵

代号

名称

规格

参数

备注

D01

泥浆泵

BW850/ 30

型式:双缸往复双作用活塞泵
最大压力:3MPA
缸套直径:130MM
最大排量:850L/MIN


D02

配套水管

整套

排水管内径:3'
吸水管内径: 6'


E.工具卷扬

代号

名称

规格

参数

备注

E01

卷扬

ZYJ3B

单绳拉力:1.5T


F.旋转形式转盘

代号


名称

规格

参数

备注

F01

转盘

CT-1

档位:5个正转,1个反转
扭矩:NM
正转:13000/8890/4465/3376/1361
反转:8965
转数:RPM
正转:27/35/80/131/208
反转:35


G.操作系统

代号


名称

规格

参数

备注

G01

操纵箱


集成操作台
起放钻塔、支腿油缸、提升、下降、离合器、动力头变速等
仪表:钻具重量表、系统压力表等



H  hoist

代号

名称

规格

参数

备注

H01

主卷扬



单绳拉力:5T
大钩负荷:5T×4=20T


H02

副卷扬



单绳拉力:4T


H03

工具卷扬



单绳拉力:1T

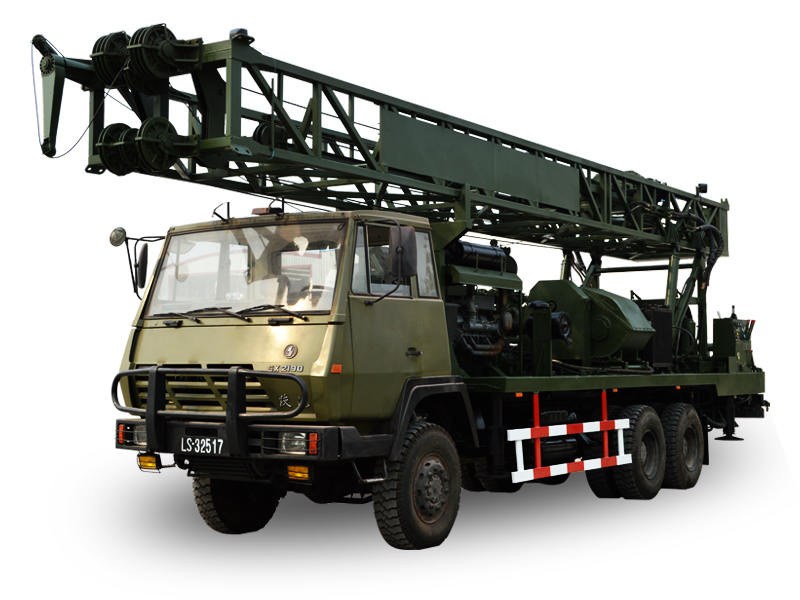

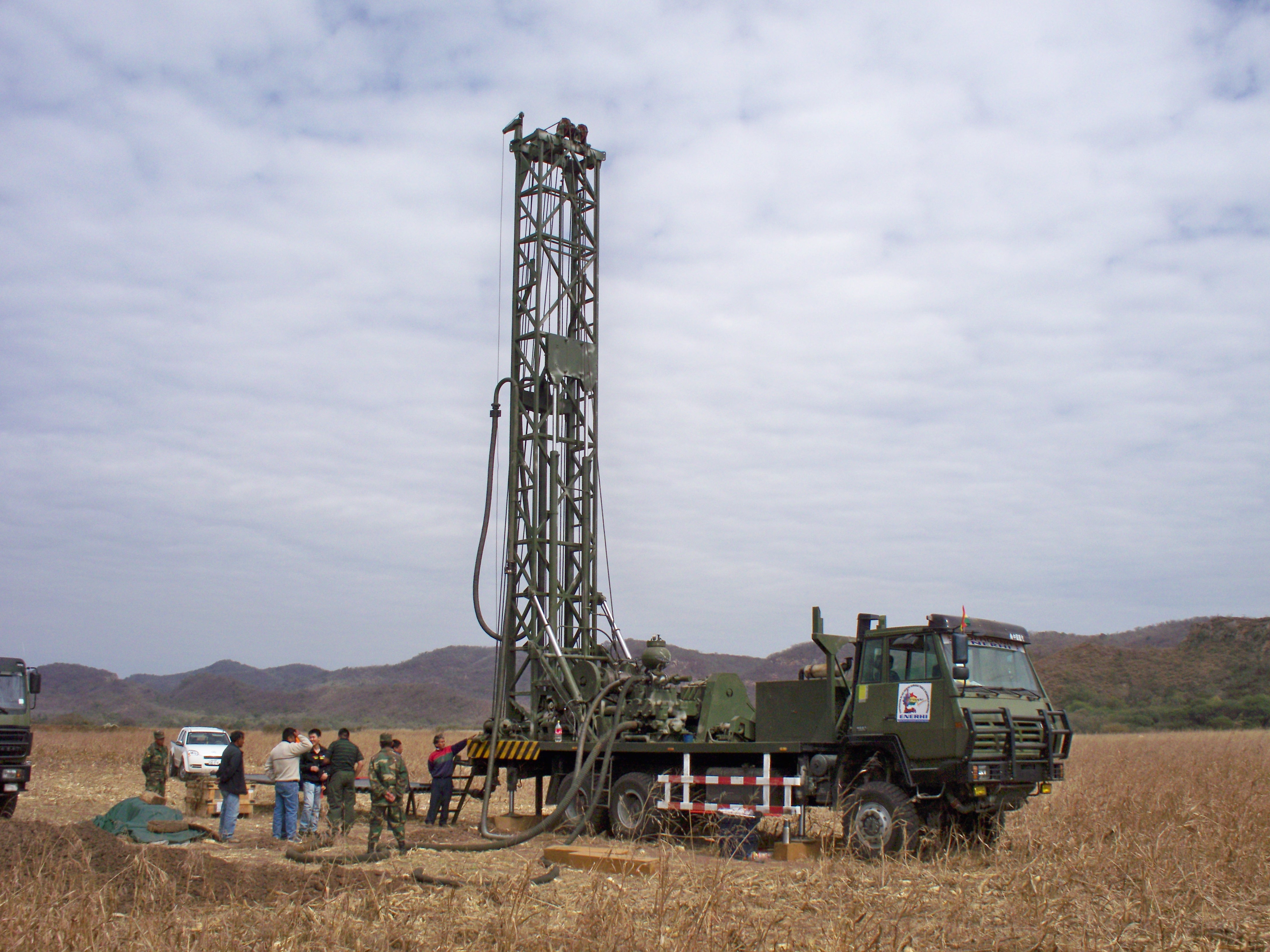

产品图片
