地质勘探钻机

    -->
  • CKS-40履带式钻机

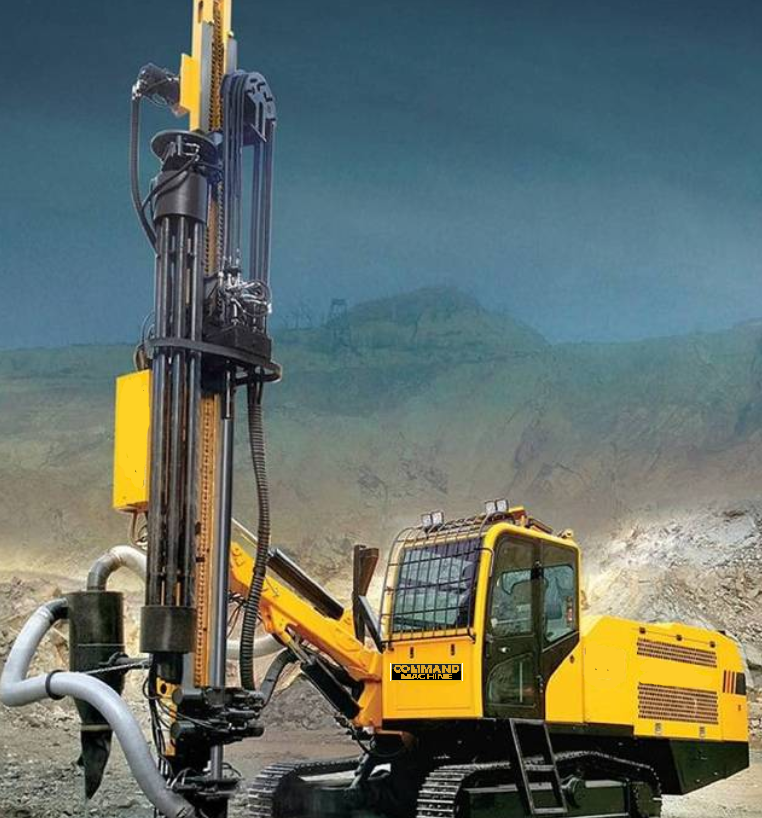

CKS-40履带式钻机

产品应用:
钻孔

产品简介

CKS-40履带式高风压深孔钻机采用柴油发动机,液压油泵组为钻机的行走、旋转、推动提高等动作供给动力,钻机钻孔作业时只有潜孔冲击器耗费压缩空气。该钻机用于各种石方工程爆破,锚固支护,探矿作业;该钻机也可采纳套管跟进护壁成孔工艺钻凿水电围堰注浆孔、堤坝防渗注浆孔、基础加固注浆孔及锚孔等,新式液压钳,技术先进,使用方便灵巧。


我企业当前采纳的柴油发动机。特别适应于高原地域施工作业。齿轮泵固定在发动机飞轮壳上,给钻机供给动力源。发动机冷却方式为水冷,安水散热器使发动机循环水获得有效地冷却。因柴油发动机为配套产品,有关柴油机的使用、保护及养护,请按厂家的“柴油机使用保护说明书”进行。该说明书将随我企业的技术文件一并发于用户


产品参数

综合概述

钻井深度:40M
孔径:311 MM
外形尺寸;9760mm×2700MM×3270MM
整机重量:16000KG

A.承载底盘

代号
Code

名称

规格
Model

备注Remarks

A01

履带底盘

行驶速度 5KM/H



B.钻塔、二层底盘

代号

名称

规格

参数



B01

钻塔

伸缩式

钻塔负荷:20 T
操作:两根液压起塔油         钻塔高度:8.5M







B02

加减压油缸

加压力Pull down:120KN
提升力Pull up: 250KN

C.钻机动力

代号


名称

规格

参数

C01

柴油机

钻机专用柴油机

动力:132KW
型式:六缸、水冷、机械增压
转数:1500R/MIN



C02

柴油机监控仪

配套

通过柴油机传感器,监控转数、温度等,



D.工具卷扬

代号


名称Name

规格
Model

参数Parameter

备注Remarks

D01

卷扬

ZYJ1B

单绳拉力:1T



E.旋转形式 液压动力头

代号


名称

规格

参数

备注Remarks

E01

动力头



扭矩:12500NM
转数:0-150 RPM



F.其他零部件 Other Parts and Components

代号


名称

规格

参数

备注Remarks

F02

泡沫泵


B-36EX1

流量:42L/MIN
压力:4MPA
转数:660R/MIN
提高钻屑上反效率,为冲击器降温、润滑



G.操作系统

代号

名称

规格

参数

备注Remarks

G01

操纵



集成操作台起放钻塔、提升、下降、动力头等仪表:钻具重量表、系统压力表等



H.空压机

代号


名称

规格

参数

备注s

H01

空压机

CMK-1200

压力:1.8MPA
风量:19m³/MIN
